数码正射影像图

数码正射影像图是由测绘处制作的影像地图,以经几何修正的 航空照片上所载的地物影像资料、香港 1980 方格网系统坐标参考,以及划一比例显示为特色。应用几何修正程序修正航空照片的目的,是利用数码摄影测量技术消除原有照片上的几何扭曲情况,修正因地形和摄影角度倾斜而产生的变形影像。 数码正射影像图根据传统正射影像图的规格制作,即地形的修正只适用于地面、高架道路和桥梁的影像,但不包括其上竖立的其他实物,例如建筑物或树木等。

目前,数码正射影像图产品按其影像分辨率及原有航空照片的种类分为四个系列,即 DOP5000、DOP1000-1963 、DOP1000-1982及 DOPM50-L0。影像单元格式分别为 GeoTIFF 和 JPEG,相关的地理参考数据则以 World 文件格式储存。

DOP5000系列

DOP5000 系列数码正射影像图覆盖全香港,以图像中每个像素相对地面距离计算,其影像解析度为 0.2 米。该系列主要采用近期以不同飞行高度(2,000 尺至 9,000 尺)拍摄的航空照片制作。海域航空照片与陆地航空照片不同,并没有覆盖全港的海域范围。因此,DOP5000 系列正射影像图上的部分海域影像是以相似影像复制而成。 DOP5000 系列正射影像图通常被建筑师、工程师、规划师及发展商等当作 1:5000 地形图,在一般情况下使用。这些影像图是以方格形式提供,每幅方格影像相等于 1:5000 比例地形图方格的相应覆盖范围。全套 DOP5000 系列正射影像图共有 192 幅,而每幅影像图以 GeoTiff 格式提供并包含香港 1980 方格网地理定位数据的 world 档案。 每幅影像图的档案容量约为 810MB 。(如欲查询最新资料,请浏览地图索引数据更新。)

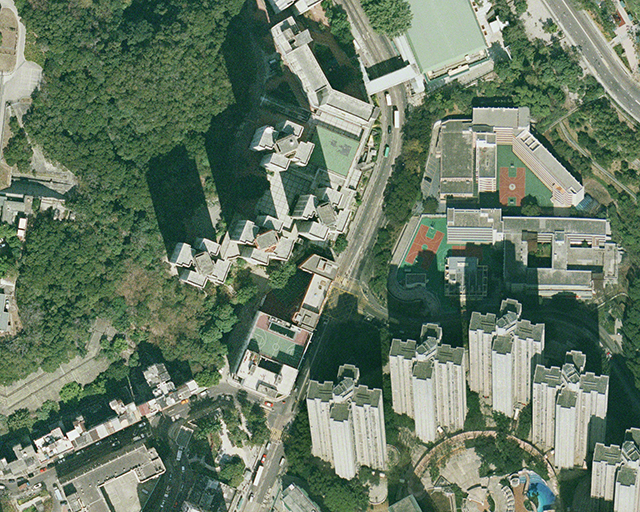

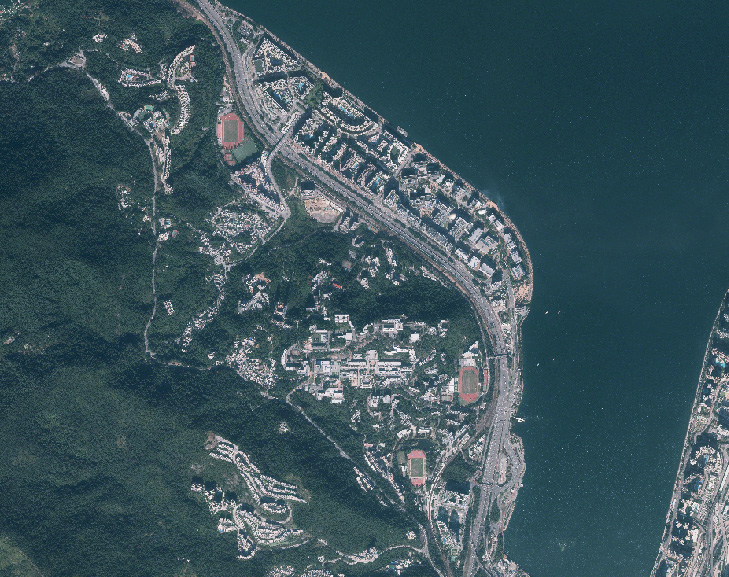

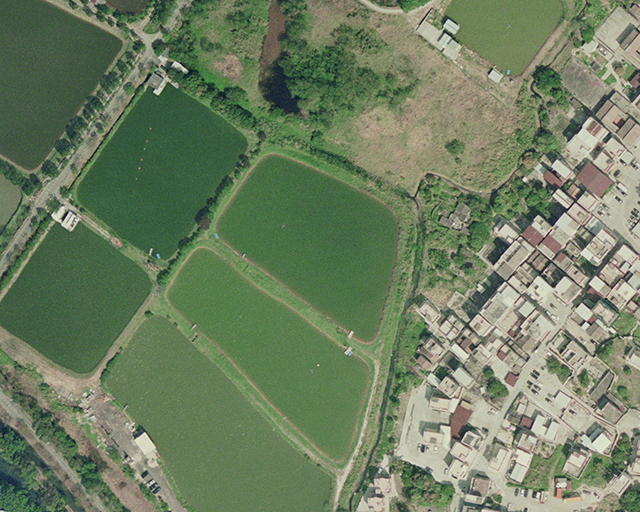

DOP5000 部分图像

DOP5000 部分图像

DOP1000 系列

以图像中每个像素相对地面距离计算,DOP1000 系列数码正射影像图的分辨率为 0.1 米。现时,DOP1000 系列有两套产品,称为 DOP1000- 1963 及 DOP1000-1982。

DOP1000-1963 所采用的航空照片主要在 1963 年 1 月至 2 月期间拍摄,该辑航空照片的比例约为 1:8000 ,拍摄时的飞行高度约为 3,900 呎。它覆盖大部份香港境内陆地范围,包括新界、九龙及香港岛。但不包括一些在 1963 年没有合适航空照片的地方,例如边境地区、平洲和少许山顶地区。

DOP1000-1982 采用的航空照片主要在 1982 年 8 月、 10 月、 11 月和 12 月拍摄,拍摄时的飞行高度约为 4,000 呎。由于 1982 年航空照片数量上的限制以及香港岛、九龙半岛及多个岛屿范围目前尚在拟备中,它现只限于覆盖九龙部份地区、元朗、北区、屯门、荃湾、葵青、西贡、大埔及沙田区。

在没有照片影像的地方,正射影像图上会以白色标示。 对于一些高度有很大变化的地物,例如悬崖,其影像会因数据不足而显得模糊,这是制作高解像度正射影像图常见的问题。

DOP1000-1963 和 DOP1000-1982 可作多种需要辨认旧地物的用途。其中一个常见例子是用作 1:1000 比例的测量图,与原有航空照片和丈量约份图对照使用,有助进行图界拼合工作。

DOP1000 系列是以方格形式提供,每幅方格影像相等于 1:1000 比例地形图方格的相应覆盖范围。每幅正射影像图均备有纯影像和方格网两个版本。

DOP1000 - 1963 正射影像图数据索引

DOP1000 - 1963 正射影像图数据索引

DOP1000 - 1982 正射影像图数据索引

DOP1000 - 1982 正射影像图数据索引

DOP1000 - 1963 正射影像图纯影像版本 (编号6-NW-14B)

DOP1000 - 1963 正射影像图纯影像版本 (编号6-NW-14B)

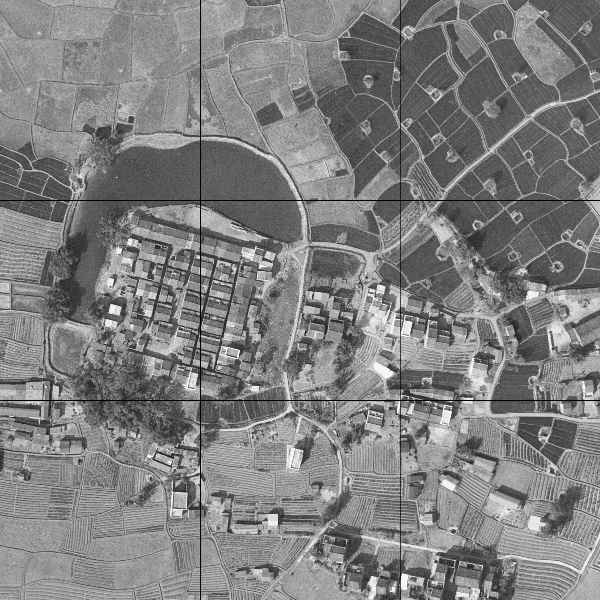

DOP1000 - 1963 正射影像图方格网版本 (编号6-NW-14B)

DOP1000 - 1963 正射影像图方格网版本 (编号6-NW-14B)

DOPM50-L0 系列

以图像中每个像素相对地面距离计算,DOPM50-L0 系列的影像解析度为5米。该系列是纸品正射影像地图 OPM50 系列的软复本,以单一影像显示香港全境,保留了原来的坐标网线和文字资料,可用作打印正射影像地图原图,或作一般小比例地图使用。

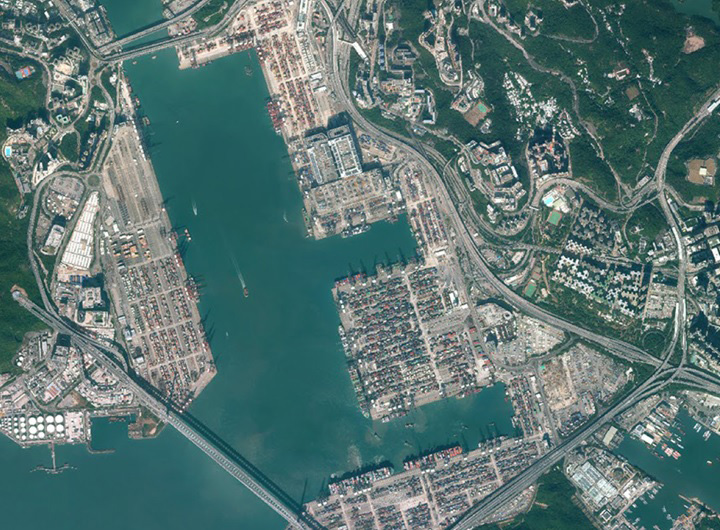

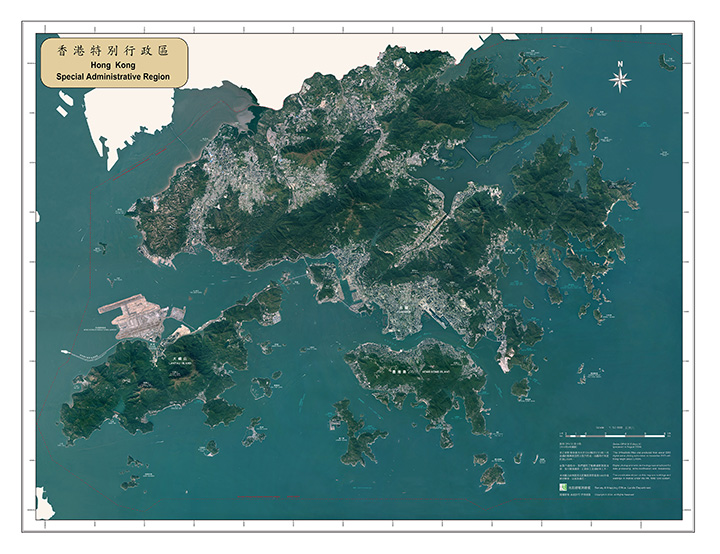

DOPM50-L0 影像

DOPM50-L0 影像

产品规格

以上三个数码正射影像图系列可供市民订购(详情请参阅订购详情数据收费),有关产品规格细列如下:

规格 DOP5000 DOP1000 DOPM50-L0
图像解像度
(以每个像素的
地面像元计)
0.2m 0.1m 5m
像素数目(以每方格计) 18750 * 15000 7500 * 6000 14057 * 10818
图像格式 GeoTIFF GeoTIFF JPEG
World 档案 *.tfw *.tfw *.jgw
坐标系统 香港 1980 方格网 香港 1980 方格网 香港 1980 方格网
影像版本 不适用 纯图像版本
和方格网版本
不适用
数据索引 相等于 1:5,000 比例
地图的索引方格
相等于 1:1,000 比例
地图的索引方格
不适用
方格数量 192 2,776 (1963年)
640 (1982年)
1
每方格档案大小 约 810 MB 约 45 MB 约 30 MB

查询

购买事宜   电话: 2231 3187  或 电邮: smosale1@landsd.gov.hk

技术事宜   电话: 2231 3454  或 电邮: dss@landsd.gov.hk

DOP5000 数码正射影像图的摄影日期 (CSV)

数码地图以连续不断及无缝无框的地图基础储存,并以方格形式索引。每个方格与其相应的印刷地图用同一方式索引,例如,11-NE-1A 代表某一张 1:1000 比例的地形图,而第 11 页代表一张 1:20000 比例的地形图。
